Революция в точности и эффективности: датчик Renishaw OMP60 используется в станкостроении.

Революция в точности и эффективности: датчик Renishaw OMP60 используется в станкостроении.

В современном производстве станки больше не являются просто «обрабатывающими машинами», а превратились в интеллектуальные производственные единицы, объединяющие возможности восприятия, принятия решений и исполнения. В этом процессе трансформации решающую роль играет технология онлайн-зондирования. Оптический датчик OMP60 компании Renishaw, являющийся мировым лидером в области технологий измерения и спектроскопии, благодаря своим превосходным характеристикам и надежности, стал основным компонентом высокоточных станков с ЧПУ, обеспечивающим «обработку под контролем измерений» и переопределяющим эффективность производства и стандарты качества.

1. Что такое Renishaw OMP60? —— «Глаз мудрости» с высокоточной обработкой

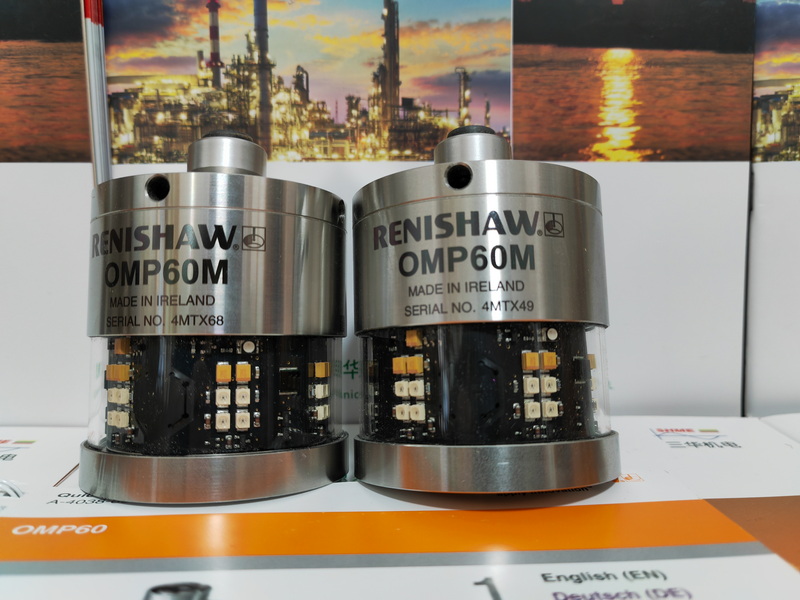

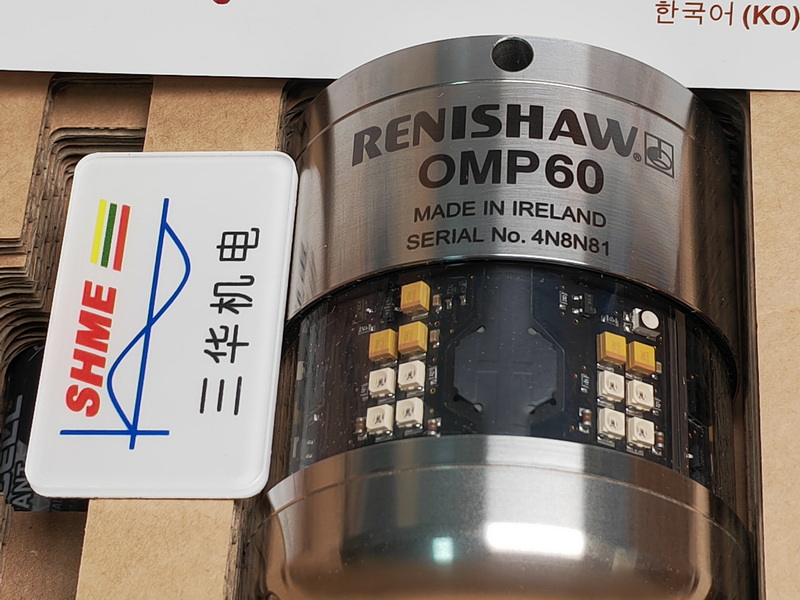

OMP60 компании Renishaw — это высокопроизводительный датчик для контроля заготовок с высокой повторяемостью. Он использует инновационную технологию оптической передачи для беспроводной связи с приемниками станков через инфракрасное излучение, обеспечивая плавную интеграцию с оборудованием с ЧПУ, таким как обрабатывающие центры, фрезерные станки и токарно-фрезерные композитные центры.

Его основные преимущества:

• Чрезвычайно высокая точность повторяемости (до 0,25 мкм): это означает, что датчик может поддерживать очень небольшой диапазон погрешностей при бесчисленных срабатываниях, обеспечивая надежную базу данных для точной обработки на микронном уровне.

• Превосходные характеристики трехмерного запуска: независимо от того, в каком направлении он контактирует с заготовкой, OMP60 может подавать последовательные и точные сигналы запуска, обеспечивая надежность измерения сложных изогнутых поверхностей и деталей специальной формы.

• Прочная и долговечная конструкция: он соответствует стандартам водонепроницаемости и пыленепроницаемости IPX8 и может выдерживать суровые условия обработки, такие как охлаждающая жидкость, стружка и вибрация, обеспечивая длительный и стабильный срок службы.

• Сверхдлительный срок службы батареи: энергосберегающая конструкция гарантирует, что датчик может продолжать работать в течение нескольких месяцев без подзарядки, сводя к минимуму время простоя, вызванное зарядкой.

2. Основные сценарии применения OMP60 в станкостроении.

Внедрение OMP60 модернизирует традиционную модель «обработка-автономный контроль-повторная обработка» до интеллектуального процесса «обработка на станке-компенсация в реальном времени-обработка с обратной связью». Его основные применения отражены в следующих аспектах:

1. Автоматическое выравнивание заготовки и настройка системы координат.
При традиционной обработке ручное выравнивание заготовки занимает много времени и чревато ошибками. OMP60 может автоматически определять базовую плоскость или отверстия в заготовке, точно рассчитывать и устанавливать систему координат заготовки (WCS) за считанные секунды. Это не только сокращает время наладки с десятков минут до нескольких минут и полностью исключает человеческий фактор, но и закладывает основу для реализации «завода без света» и беспилотного производства.

2. Проверка первого изделия и измерение на станке
Для небольших партий дорогостоящих деталей проверка первого изделия имеет решающее значение. Используя OMP60, операторы могут напрямую проверять допуски на размер и форму заготовок на станке после завершения обработки или между ключевыми процессами. При обнаружении отклонения программу обработки можно немедленно изменить для компенсации, не перемещая заготовку на координатно-измерительную машину (КИМ). Это позволяет избежать вторичных ошибок зажима и значительно сокращает цикл проверки первой детали.

3. Обнаружение поломки и износа инструмента.
Хотя OMP60 представляет собой датчик заготовки, его концепция также распространяется на управление инструментом. Косвенным путем или совместно с наладчиком инструмента система может косвенно проверять состояние инструмента. Что еще более важно, ключевые характеристики измеряются после механической обработки. Если размеры выходят за пределы допуска, можно сделать вывод об износе инструмента, чтобы обеспечить профилактическое обслуживание и автоматическую компенсацию инструмента.

4. Адаптивная обработка и распределение припусков.
Для литых или кованых заготовок первоначальный размер и положение часто сильно колеблются. OMP60 может быстро сканировать заготовку и точно измерить ее фактический контур и распределение полей. На основе этих данных система ЧПУ автоматически корректирует траекторию обработки и параметры резки для достижения «адаптивной обработки». Это не только позволяет избежать столкновений инструмента или воздушных порезов, вызванных неравномерными припусками, но также оптимизирует эффективность резания, защищает инструмент и обеспечивает равномерную толщину стенок конечного продукта.

5. Ключевое звено автоматизированной производственной линии.
В гибкой производственной ячейке (FMC) или гибкой производственной системе (FMS) OMP60 является «привратником», обеспечивающим непрерывность производства и стабильность качества. Он может автоматически идентифицировать модель заготовки на поддоне и быстро обнаружить ее, чтобы определить, соответствует ли она требованиям или требует компенсационной обработки, тем самым реализуя полностью автоматизированный интеллектуальный производственный процесс.

3. Основная ценность, которую приносит предприятию

• Повысьте эффективность и сократите затраты: значительно сократите время простоя при настройке станка, зажиме заготовки и автономном осмотре, а также улучшите коэффициент использования станка (OEE).

• Обеспечение качества и отсутствие брака: благодаря 100%-ному контролю на станке и компенсации в реальном времени качество контролируется в рамках производственного процесса, чтобы минимизировать или даже исключить процент брака.

• Повышенная гибкость и быстрое реагирование: позволяет станкам быстро переключать задачи обработки различных заготовок, что особенно подходит для современных производственных моделей с несколькими вариантами и небольшими партиями.

• Уменьшите зависимость от производственных навыков: преобразуйте «мастерство», основанное на опыте, в стандартизированные автоматические процессы, уменьшая зависимость от старших технических специалистов и обеспечивая стабильное качество продукции.

Заключение

Renishaw OMP60 — это больше, чем просто измерительный инструмент, это ключевой мост между цифровым миром и физическим производством. Он превращает станок из пассивного исполнителя в интеллектуального агента с возможностями распознавания и обратной связи. В условиях Индустрии 4.0 и интеллектуального производства станки, оснащенные OMP60, стали неизбежным выбором для предприятий, позволяющих повысить свою основную конкурентоспособность и перейти к высокотехнологичному производству. Благодаря своей незаменимой точности и надежности он побуждает всю станкостроительную промышленность неуклонно двигаться к более разумному, эффективному и точному будущему.
